Тема 8. Виконання креслень

Урок 4. Виконання контрольної роботи

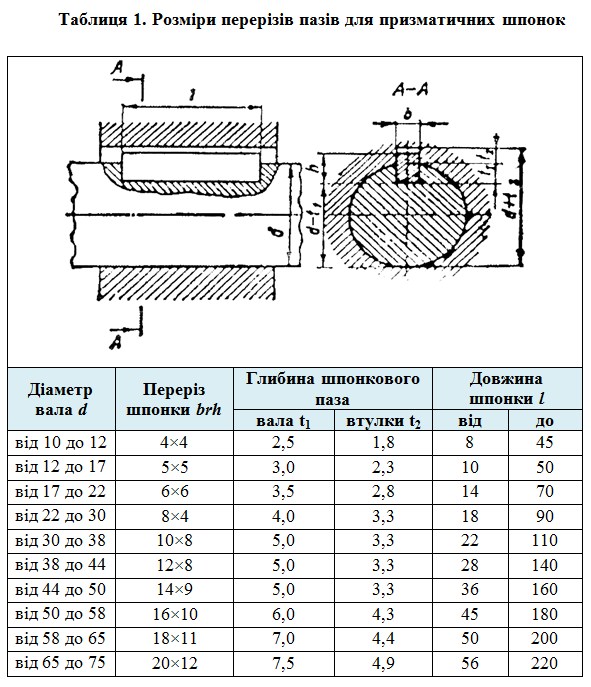

Виконання контрольної роботи полягає у виконанні на форматі А№ зображення шпонкового з'єднання (з призматичною шпонкою) відповідно до ряду завдань, що розміщені в табл. 1.

Примітка. Довжина шпонок треба вибирати з ряду: 6, 8, 10, 12, 14, 18, 20, 22, 35, 28, 32, 36, 40, 45, 50, 56, 63, 70, 80, 90, 100, 110, 125, 140, 160, 180, 200, 250, 280, 320, 360, 400, 450, 500 мм.

Завдання кожен учень вибирає залежно від його порядкового номеру в журналі теоретичного навчання групи, а саме:

порядковий номер в журналі від 1 по 3 – перший рядок в таблиці;

порядковий номер в журналі від 4 по 6 – другий рядок в таблиці;

порядковий номер в журналі від 7 по 9 – третій рядок в таблиці;

порядковий номер в журналі від 10 по 12 – четвертий рядок в таблиці;

порядковий номер в журналі від 13 по 15 – п'ятий рядок в таблиці;

порядковий номер в журналі від 16 по 18 – шостий рядок в таблиці;

порядковий номер в журналі від 19 по 21 – сьомий рядок в таблиці;

порядковий номер в журналі від 22 по 24 – восьмий рядок в таблиці;

порядковий номер в журналі від 25 по 27 – дев'ятий рядок в таблиці;

порядковий номер в журналі від 28 по 30 – десятий рядок в таблиці;

Креслення виконується в масштабі 1 : 1 із заповненням основного напису та нанесенням розмірів згідно вимог.
