Тема 8. Виконання креслень

Урок 3. Виконання складального креслення (шпонкове з'єднання)

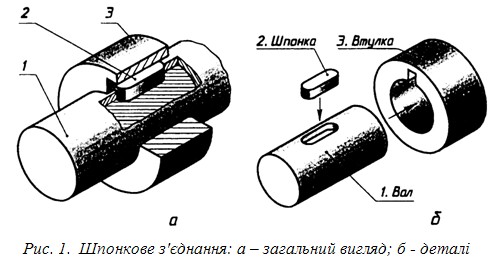

Шпонковим називають з'єднання, утворене двома спряженими деталями (одна з яких – вал, інша – шків, зубчасте колесо, півмуфта тощо) і шпонкою, яка перешкоджає відносному повороту чи зсуванню цих деталей. Такі з'єднання застосовують у механічних передачах, коли потрібно, щоб з валом оберталася розміщена на ньому деталь (або навпаки). Для того, що утворити шпонкове з'єднання (рис. 1), на вал у1 і в отворі деталі 3, з'єднуваної з валом, роблять пази – шпонкові канавки. Частина шпонки 2 у паз вала, частина – у паз деталі.

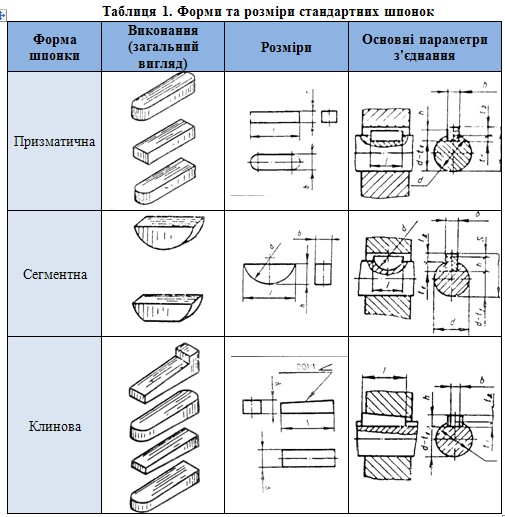

Шпонки і пази для них стандартизовані. За формою шпонки бувають призматичні, клинові, сегментні (таб. 1). Розміри шпонок і пазів для них вибирають з довідкових таблиць залежно від величини діаметра вал.

На кресленні шпонкового з'єднання виконують зображення тих деталей, якими воно утворене. З'єднання шпонками на кресленнях показують двома зображеннями. На місці вигляду спереду зображують поздовжній розріз з'єднання (уздовж осі вала і з'єднуваної з ним деталі).Згідно з існуючими правилами, вали на поздовжніх розрізах зображують нерозсіченими. Щоб виявити форму шпонки  і шпонкового паза, на зображенні вала роблять місцевий розріз. Поздовжній розріз доповнюють поперечним розрізом, який розміщують на місці вигляду зліва. На цьому розрізі три деталі з'єднання (вал, втулку, шпонку) зображують розсіченими.



Контрольні запитання

1. Що забезпечує шпонка у шпонковому з'єднанні?

2. Назвіть, які бувають шпонки за формою.

3. Залежно від чого вибирають розміри шпонок і пазів під них?

4. Для чого на зображеннях з'єднань шпонками виконують поперечні розрізи?
