Тема 8. Виконання креслень

Урок 2. Виконання креслень деталей, обмежених поверхнями обертання

Деталі, форму яких утворюють переважно поверхні обертання, дуже поширені; вони трапляються у найрізноманітніших виробах (вали, осі, втулки, шківи, маховики тощо).

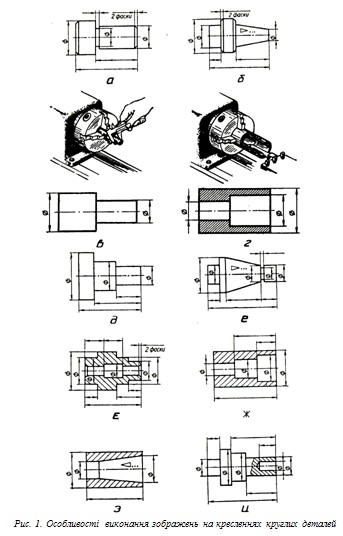

Щоб показати на кресленні форму поверхні тіла обертання, достатньо однієї його проекції на площину, паралельну до його осі. Наявність на цій проекції розміру зі знак діаметра Ø вказує на круглу форму зображеного тіла. Тому потреба у другій проекції тут відпадає. Це стосується і всіх деталей, що мають форму тіл обертання. Наприклад; бічні поверхні деталей (рис. 1, а, б) обмежені поверхнями обертання, про що свідчать умовні знаки (діаметр і конусність). У наведених прикладах головне зображення деталі дає повне уявлення про її форму, тому відпадає потреба у будь-яких додаткових зображеннях на кресленні (зокрема, у виглядах зверху, зліва чи справа).

Виходячи з технологічних особливостей виготовлення деталей, обмежених переважно поверхнями обертання, та зручності користування кресленнями при виготовленні таких деталей, їх головні зображення розташовують так, щоб вісь деталі була паралельною до основного напису. Це відповідає горизонтальному положень деталі у процесі її обробки на металорізальних верстатах (рис. 1, в, г).

При зображенні деталей, обмежених ступінчастими поверхнями обертання, слід враховувати, що у процесі обробки ступені меншого діаметра перебувають праворуч від ступенів більших діаметрів. Тому і на кресленні більші діаметри розміщають лівіше менших діаметрів (рис. 1, д).

Головне зображення деталі, частково чи повністю обмеженої конічною поверхнею, слід розташовувати так, щоб вершина конічної поверхні була праворуч (рис. 1, е)

Якщо деталь, крім зовнішніх поверхонь обертання, обмежена співвісними з ними внутрішніми поверхнями, то за головне зображення обирають фронтальний розріз що дає більш повне уявлення про форму деталі та полегшує нанесення розмірів (рис 11.10, є).

Коли деталь має ступінчастий отвір, головне зображення на кресленні розміщаю так, щоб ступені більшого діаметра були праворуч від ступенів меншого діаметра (рис. 1, ж). Головне зображення деталі з конічним отвором розташовують у такому положенні, щоб вершина конуса була ліворуч (рис. 1, з).

За наявності у деталі глухих отворів чи порожнин їх форму показують за допомогою місцевих розрізів, а в разі необхідності - за допомогою перерізів.

Багатоступінчасті круглі деталі при обробці на верстаті можуть займати різні положення. У такому разі головне зображення повинно відповідати тому положенню деталі, при якому здійснюється найбільший обсяг її обробки (рис. 1, и).

При виконанні креслень деталей, обмежених переважно поверхнями обертання, іноді виникають труднощі з розміщенням зображень на полі креслення у проекційному зв'язку. Наприклад, креслення повинно виконуватись на аркуші формату А4 (ширина поля креслення дорівнює 185 мм). Довжина деталі 175 мм. Виходячи з форми деталі, на кресленні має бути два зображення: головне (поєднання половини вигляду спереду з відповідною половиною фронтального розрізу) і вигляд зліва (для показу форми шестигранної поверхні на деталі). Згідно з раніше розглянутими рекомендаціями, головне зображення повинно займати таке положення, щоб його вісь була паралельною до основного напису. Але з огляду на розмір ширини поля креслення і довжину деталі обидва зображення не можуть бути розміщені у проекційному зв'язку. Тому вигляд зліва слід розташувати на вільному місці поля креслення (під головним зображенням) як додатковий, застосувавши для цього відповідні позначення.



Завдання практичного змісту

1. Накреслити робоче креслення деталі обмежених поверхнями обертання.
