Тема 8. Виконання креслень
Урок 1. Виконання креслень деталей, обмежених площинами
Деталі цієї групи вирізняються простотою своєї форми з переважанням плоских поверхонь. Конструктивні особливості таких деталей вимагають наявності на їх поверхні різноманітних стандартних конструктивних елементів: канавок для виходу інструментів, отворів та опорних поверхонь під кріпильні деталі, різьбових отворів, прямокутних і Т-подібних пазів, заокруглень, скосів тощо.
Відносна простота зовнішньої геометричної форми таких деталей (головним чином призм або їх поєднання) дає змогу в більшості випадків обмежуватись на кресленнях двома зображеннями. Одне з цих зображень завжди є або повним розрізом деталі, або поєднанням вигляду з розрізами (повними чи місцевими). Розрізи у даному разі виконуються для показу внутрішньої будови деталі або форми і розмірів окремих її елементів.
Враховуючи незначні розміри окремих конструктивних елементів деталей цієї групи порівняно з їхніми загальними розмірами, для більш повного показу їх форми і розмірів часто застосовують виносні елементи.
В окремих випадках на кресленнях деталей, обмежених переважно площинами, користуються тільки одним зображенням. Розмір товщини або довжини подібних деталей, а також розміри отворів чи заглиблень показують умовними позначеннями на поличках ліній-виносок типу: S25; l=320; h = 18.

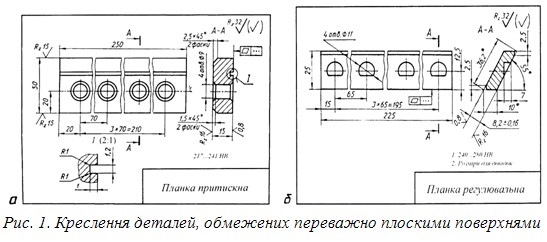

На рис. 1 показано приклади робочих креслень деталей, обмежених переважно площинами: планки притискної (а) - для прямокутних напрямних і планки регулювальної (б) - для напрямних типу «ластівчин хвіст». Перше креслення містить три зображення, друге - два, які повністю розкривають форму і розміри деталей. На місці виглядів зліва в обох випадках виконано профільні розрізи, призначені для показу форми і розмірів поперечних перерізів деталей та їх окремих елементів (отворів заглибин).
На кресленні планки притискної виконано виносний елемент, який допомагає краще уявити форму поздовжнього паза на деталі та зручно нанести його розміри. Довідковий розмір (36,2 мм) дає змогу уникнути додаткових розрахунків при виготовленні деталі.
Завдання практичного змісту
1. Накреслити робоче креслення деталі обмеженої площинами.
