Тема 6. Складальні креслення

Урок 2. Читання складальних креслень із зображенням з'єднань деталей

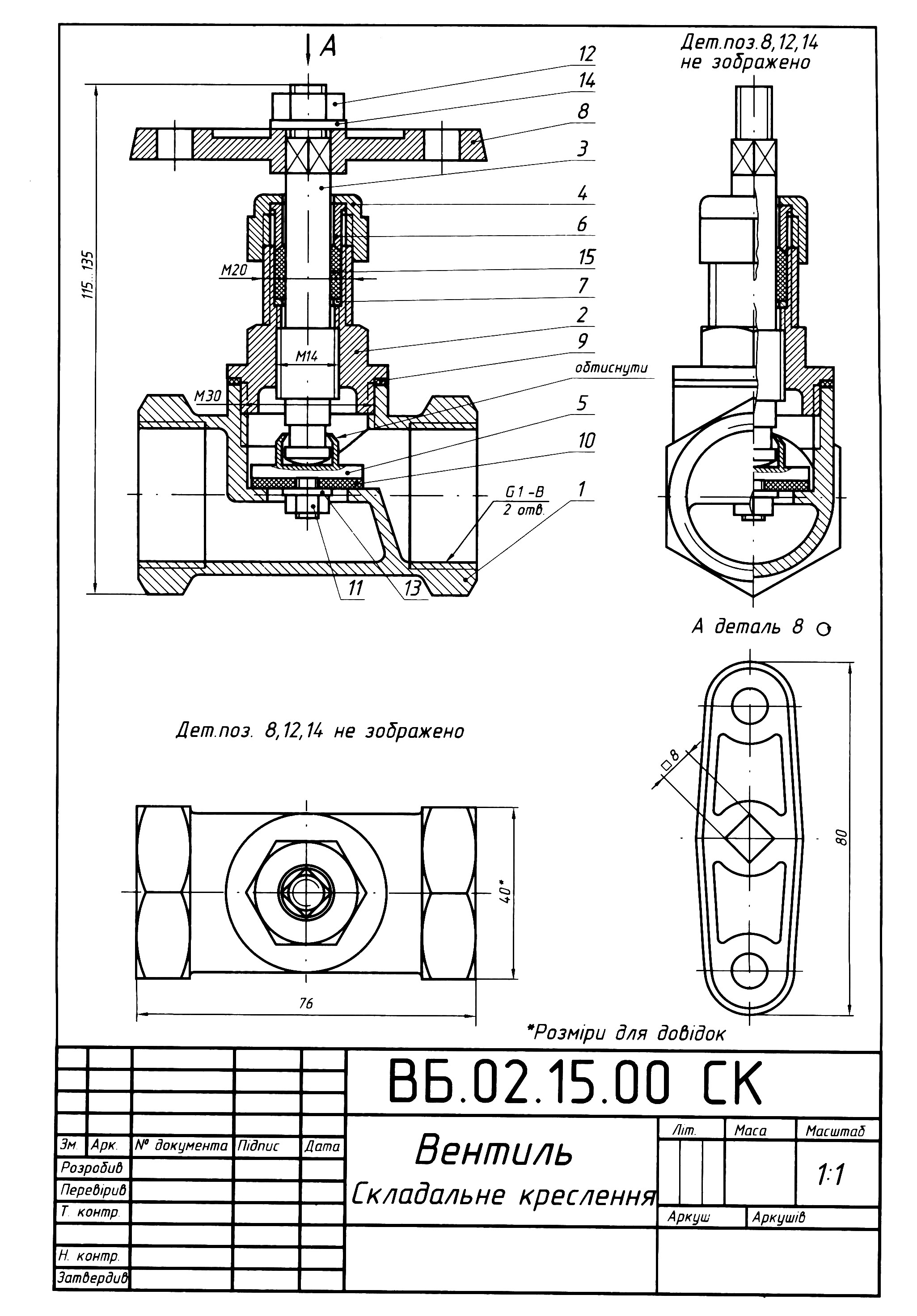

Прочитати складальне креслення - це з'ясувати будову зображеного виробу. Пропонуємо орієнтовний порядок читання складальних креслень на прикладі складального креслення, зображеного на рис. 1, та специфікації до нього.

Ознайомтесь з основним написом. Визначте назву виробу, масштаб, в якому виконане креслення, масу виробу й матеріал, з якого виготовлено виріб (якщо зазначено в основному написі). Визначте габаритні розміри виробу, які саме зображення показані на кресленні: проекції, види. Згідно зі специфікацією визначте перелік деталей, з яких складається виріб. З'ясуйте, які види з'єднань застосовують при складанні виробу. Визначте, де застосовується цей виріб.

Згідно з ГОСТ   2.109-73, складальне креслення повинно містити:

- зображення складальної одиниці, яке дає уявлення про розташування та взаємозв'язок складових частин, що з'єднуються за цим кресленням і забезпечують можливість складання та контролю складальної одиниці (допускається розміщувати додаткові схематичні зображення з'єднань і розташування складових частин виробу);

- розміри з граничними відхиленнями та інші параметри й вимоги, які виконуються і контролюються за цим складальним кресленням (допускається як довідкові зазначати розміри деталей і граничні відхилення, які визначають характер їх спряження);

- вказівки про характер спряження рознімних частин виробу та про методи його виконання, якщо точність спряження забезпечується не заданими граничними відхиленнями розмірів, а добиранням, припасовуванням тощо (можна додавати вказівки про спосіб з'єднання нерознімних частин);

- номери позицій складових частин, які входять до виробу;

- габаритні розміри виробу;

- встановлювальні, приєднувальні та інші довідкові розміри;

- технічну характеристику виробу (за потреби);

- координати центра мас (якщо потрібно).

Нанесення розмірів. На складальному кресленні виробу наносять:

- габаритні розміри, які характеризують висоту, довжину та ширину виробу або його найбільший діаметр;

- встановлювальні та приєднувальні розміри, які показують розташування й розміри елементів, щодо яких виріб встановлюють на місці монтажу або приєднують до іншого виробу;

- монтажні розміри, які вказують на взаємозв'язок деталей і їхнє взаємне розташування в складальній одиниці;

- експлуатаційні розміри, які є розрахунковою та конструктивною характеристикою виробу.

Нанесення номерів позицій складових частин. Складові частини складальної одиниці нумерують відповідно до номерів позицій, зазначених у її специфікації, тобто спочатку заповнюють специфікацію, а потім переносять номери позицій на складальне креслення виробу.

Номери позицій наносять на поличках ліній-виносок, які виконують тонкими суцільними лініями і закінчують на зображенні деталі потовщенням у вигляді точки. Номери позицій розташовують паралельно до основного напису креслення за межами контуру зображення і групують у рядок або колонку, по можливості на одній лінії.





Контрольні запитання

1. Які розміри наносять на складальних кресленнях?

2. Чому на складальному кресленні не наносять розмірів деталей, що входять до складу зображеного на ньому виробу?

3. Що називають специфікацією? Для чого вона призначена?

4. В якому випадку дозволяється суміщати специфікацію зі складальним кресленням на одному форматі?
