Тема 5. Робочі креслення деталей


Урок 1. Зміст робочих креслень


Креслення деталі - це графічний документ, що містить зображення деталі та дані, необхідні для її виготовлення і контролю.

Робоче креслення деталі - основний технічний документ, за яким на виробництві виготовляють складові елементи будь-якого виробу. За робочим кресленням робітник дізнається про форму деталі, яку він буде виготовляти, її розміри, точність обробки, матеріал, з якого вона має виготовлятись, якість її поверхонь.

До робочих креслень висуваються такі вимоги, ретельне дотримання яких забезпечує виконання кожною виготовленою деталлю призначених їй функцій і тривалість її працездатності.

Аксонометричні проекції

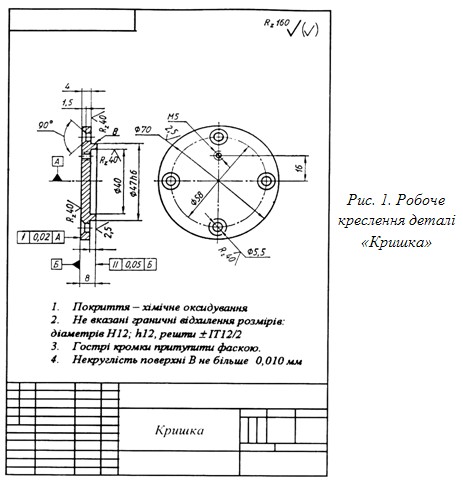

На рис. 1 показано робоче креслення деталі «Кришка». Креслення містить два зображення: головне - це фронтальний розріз і допоміжне - вигляд зліва. Вони дають достатнє уявлення про геометричну форму зображеної деталі та наявні в ній отвори. На те, що деталь має круглу форму, додатково вказують знаки діаметрів, що стоять перед розмірами зовнішніх і внутрішніх циліндричних поверхонь кришки.

Крім зображень і розмірів, на кресленні кришки є ще багато інших, невідомих для вас умовних позначень і написів. Якраз вони і визначають вимоги до виготовлення та контролю деталі. Які ж саме дані робочого креслення визначають ці вимоги?

Найбільш відповідальним розміром кришки є діаметр 47 мм: це розмір поверхні, по якій кришка входить в іншу деталь (імовірно, в отвір у корпусній деталі). Тому біля розміру діаметра стоїть умовне позначення величини допуску на його точність - h8.

У процесі виготовлення деталі окремі її поверхні можуть відрізнятися від своєї теоретичної форми. Деякі з цих поверхонь можуть зміщатися від заданого положення. Тому на кресленні у прямокутних рамочках позначено допустимі відхилення форми і взаємного розміщення поверхонь (у нашому випадку - це радіальне биття і відхилення паралельності).

Велике значення для працездатності деталі має шорсткість її поверхонь після механічної обробки. Вимоги до допустимої шорсткості поверхонь на кресленні кришки показано спеціальними позначеннями безпосередньо на зображеннях і в правому верхньому куті поля креслення.

Розріз на кресленні деталі заштриховано так, як це відповідає металам.

Низку додаткових вимог щодо виготовлення і контролю кришки наведено в записах, розміщених на полі креслення над основним написом. Вони значно доповнюють і розширюють умовні графічні позначення щодо вимог до точності виготовлення кришки та деякі інші.

З огляду на своє призначення робоче креслення деталі повинно містити:

а) оптимальну кількість зображень (виглядів, розрізів, перерізів, виносних елементів), які повністю розкривають форму деталі;

б) необхідні розміри з їх граничними відхиленнями;

в) вимоги до шорсткості поверхонь деталі;

г) позначення граничних відхилень форми і розміщення поверхонь деталі;

д) основні відомості про матеріал деталі та стан;

є) окремо виділені технічні вимоги.

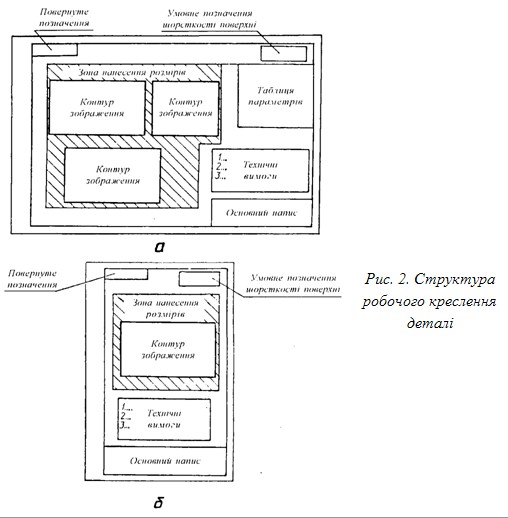

Робоче креслення деталі включає графічну (зображення, розміри, умовні знаки) і текстову (написи, таблиці) частини. В узагальненому вигляді структуру робочого креслення деталі (при різній кількості зображень) показано на рис. 2.

Аксонометричні проекції

Необхідні зображення і розміри визначають форму деталі. Правила виконання зображень і нанесення розмірів регламентовано відповідними діючими стандартами. Розміри, що визначають величину і положення всіх спряжуваних поверхонь деталі, наносяться з граничними відхиленнями, які залежать від службових функцій кожної поверхні.

Особливі вимоги до точності форми деталі та якості її поверхонь вказують на робочих кресленнях у вигляді допусків форми і розміщення поверхонь та позначення їх шорсткості.

Матеріал деталі узагальнено (метал, пластмаса, гума тощо) графічно позначають на перерізах. Найменування матеріалу, його марку, сортамент та деякі інші відомості вказують в основному написі. Окремі вимоги до матеріалу та його якості вказують у технічних вимогах.

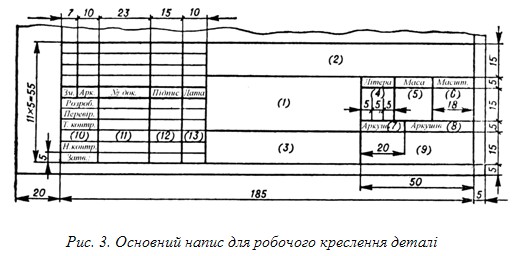

Кожне робоче креслення повинно мати основний напис, розміщений у правому нижньому кутку поля креслення. Форму основного напису для робочих креслень наведено на рис. 3.

Аксонометричні проекції





Контрольні запитання

1. Яке призначення робочого креслення деталей?

2. Які відомості, необхідні для виготовлення і контролю деталі, повинно містити робоче креслення?

3. Про що можна дізнатися з основного напису робочого креслення?

4. Як правильно записувати назви деталей в основному написі креслення?
