Тема 1. Введення до курсу креслення
Урок 2. Лінії креслення. Нанесення розмірів та граничних відхилень
2.1. Лінії креслення

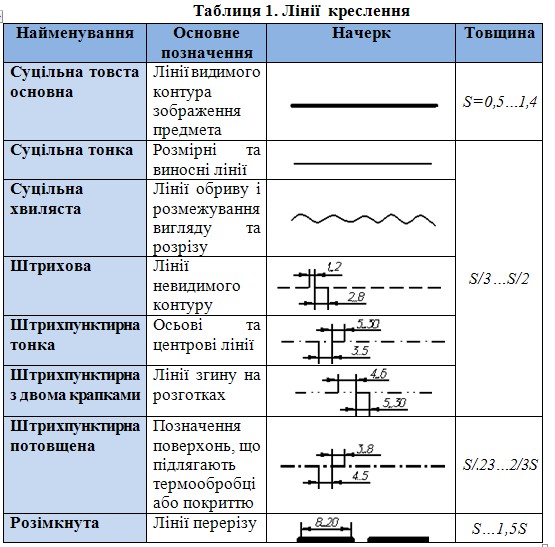

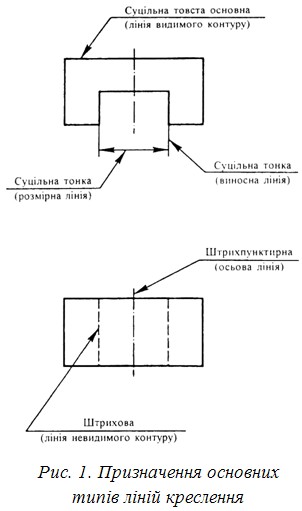

Для виконання креслень застосовують лінії різної товщини й начерку. Як видно з рис. 1, кожна лінія на кресленні має своє призначення. Застосування різних ліній на кресленнях робить їх більш виразними і зрозумілими для тих, хто ними користується. Державним стандартом встановлено 9 типів ліній креслення. При виконанні технічних креслень найчастіше застосовують 8 типів ліній (табл. 1).
Розглянемо, у чому полягають особливості начерку і призначення основних типів ліній креслення.
Суцільна товста основна лінія призначена для показу видимих контурів предметів. Нею виконують також рамку креслення, графи основного напису. Її товщина може бути у межах від 0,5 до 1,4 мм (залежно від розмірів і складності зображень на кресленні, від формату креслення). Обрана товщина лінії має бути однаковою для всіх зображень на одному кресленні.
Запам'ятайте, що від товщини суцільної товстої основної лінії (її позначають s) залежить товщина інших ліній.
Суцільна тонка лінія використовується для проведення виносних і розмірних ліній. Товщина суцільної тонкої лінії в 2-3 рази менша від товщини суцільної товстої.
Штрихова лінія застосовується для показу на зображеннях невидимих контурів предметів. Вона складається з окремих штрихів (рисочок) приблизно однакової довжини - у межах від 2 до 8 мм (на учнівських кресленнях доцільно брати 4 мм). Відстань між штрихами повинна бути приблизно однаковою по усій лінії і становити 1-2 мм. Товщину штрихів слід брати в 2-3 рази меншу за товщину суцільної товстої основної лінії. Штрихова лінія на контурах зображення повинна починатись і закінчуватись тільки штрихами. Не можнаназивати штрихову лінію пунктирною, тому що ця назва не відповідає характеру лінії.
Штрихпунктирна тонка лінія призначена для показу осьових і центрових ліній. Вона складається з довгих тонких штрихів (довжиною від 5 до 30 мм) і точок (коротких штрихів) між ними. На учнівських кресленнях довжина штрихів рекомендується 20 мм. Відстань між довгими штрихами від 3 до 5 мм. Товщина штрихів у 2-3 рази менша від товщини суцільної товстої лінії.
Штрихпунктирні лінії мають починатися і закінчуватися тільки штрихами. Якщо штрихпунктирна лінія показує вісь, вона повинна виступати за контур зображення на 3-5 мм.
Центрові лінії проводять так, щоб вони обов'язково перетиналися між собою штрихами. Перетин двох штрихів визначає центр фігури. Центрові лінії виводять за зображення на 3-5 мм. Якщо діаметр кола на кресленні менший ніж 12 мм, центрові лінії проводять суцільними тонкими.
Штрихпунктирна потовщена лінія призначена для позначення поверхонь деталей, які підлягають термічній обробці або коли на них слід наносити покриття. Штрихи цієї лінії коротші (їх довжина від 3 до 8 мм), ніж у штрихпунктирної тонкої. Товщина штрихів штрихпунктирної потовщеної лінії перебуває у межах від S/.23…2/3S.
Штрихпунктирна з двома точками лінія показує лінії згину на розгортках. Ця лінія відрізняється від штрихпунктирної тонкої трохи більшими проміжками між штрихами - від 4 до 6 мм.Товщина штрихів так само в 2-3 рази менша від товщини суцільної товстої лінії.
Розімкнута лінія призначена для показу того місця, де проходять лінії умовного перерізу предметів. Її товщина вибирається в межах від 8 до 1,55, а довжина штрихів - від 8 до 20 мм. На навчальних кресленнях товщину штрихів слід брати в 1,5 раза товщою від суцільної товстої основної лінії, а їх довжину - близько 12 мм. Штрихи розімкнутої лінії не повинні перетинати чи перетинатися іншими лініями на кресленні.
2.2. Правила нанесення розмірів
Креслення дає уявлення не тільки про форму зображеного предмета, а й про його розміри чи розміри його частин. Розміри на кресленнях позначають розмірними числами на розмірних лініях.
Лінійні розміри на кресленнях, які визначають величини прямолінійних елементів предмета (довжину, ширину, товщину тощо), подають у міліметрах, але позначення одиниці вимірювання не наносять.

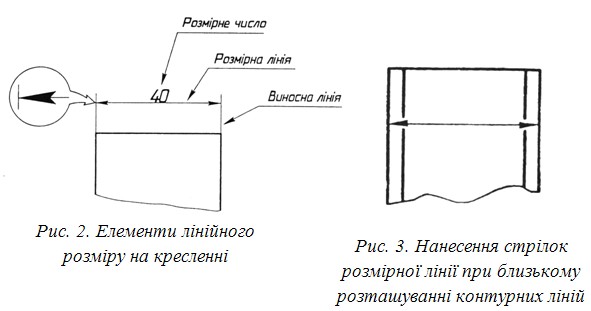

Межі вимірювання розміру вказують виносними лініями, які проводять перпендикулярно до відрізка контуру зображення, розмір якого зазначають (рис. 2). Розмірні лінії проводять паралельно до тих відрізків, розміри яких визначають.
Розмірну лінію з обох боків обмежують стрілками, які впираються у виносні лінії. Розміри елементів стрілки залежать від товщини прийнятої на кресленні суцільної товстоїосновноїлінії. У межах всього креслення стрілки повинні бути приблизно однаковими, незалежно від довжини розмірної лінії. Якщо місця для стрілки недостатньо через близьке розташування контурної або виносноїліній, то їх потрібно переривати (рис. 3).
Виносні й розмірні лінії проводять суцільною тонкою лінією. Виносні лінії обов'язково виходять за кінці стрілок розмірної лінії на 1...5 мм. Відстань між розмірною лінією і контуром зображення повинна бути не менше 10 мм.

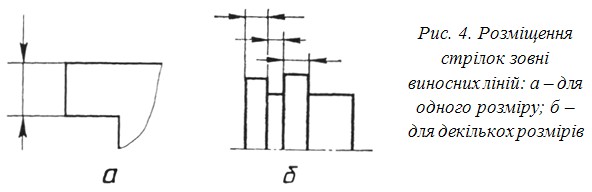

Якщо розмірна лінія не дає змоги розмістити на ній стрілки, то лінію продовжують і стрілки наносять зі зовнішнього боку від виносних ліній (рис. 4).

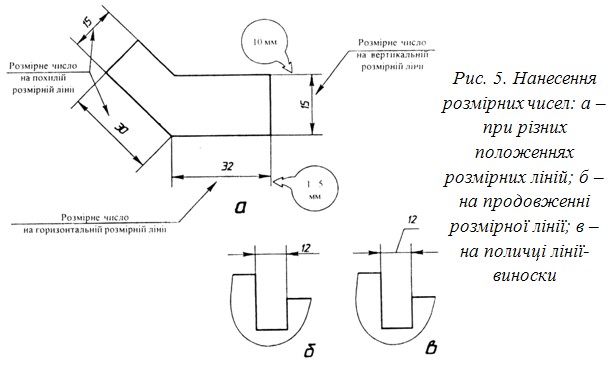

Розмірне число наносять зверху розмірної лінії ближче до її середини, якщо вона розташована горизонтально або похило, і зліва від неї, якщо вона розташована вертикально (рис. 5, а). Якщо місця для написання розмірного числа недостатньо, його наносять на продовженні розмірноїлінії (рис. 5, б) або на поличці лінії-виноски (рис.5, в).

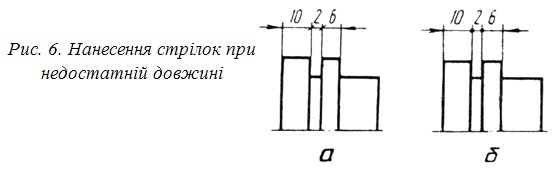

Якщо довжина розмірної лінії недостатня для розміщення на ній стрілок, то їх дозволяється заміняти засічками, що наносяться під кутом 45° до розмірної лінії (рис. 6, а) або чітко нанесеними точками (рис. 6, б).

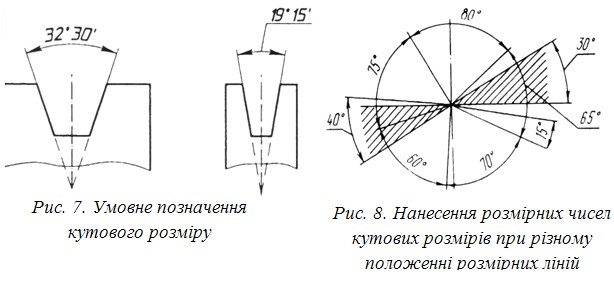

Кутові розміри (розміри кутів) на кресленнях вказують у градусах, мінутах і секундах умовними позначеннями (рис. 7). Виносні лінії кутового розміру є щовженням сторін вимірюваного кута, а розмірну лінію проводять у вигляді дуги а з центром у вершині кута.
Розмірні числа кутових розмірів наносять так, як показано на рис.8.

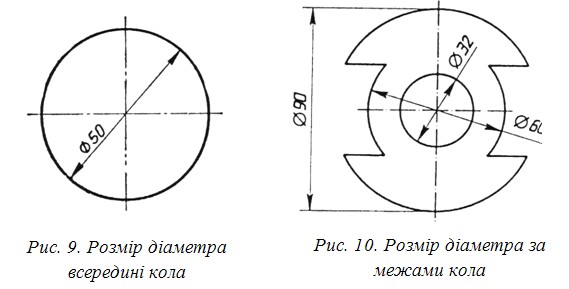

Розміри діаметрів. Про розміри округлих частин предметів (круглі отвори) свідчать їх діаметри. Для позначення діаметра перед розмірним числом наносять умовний знак Ø. Розмір діаметра пишуть над розмірною лінією усередині кола (рис. 9) або за його межами (рис. 10).

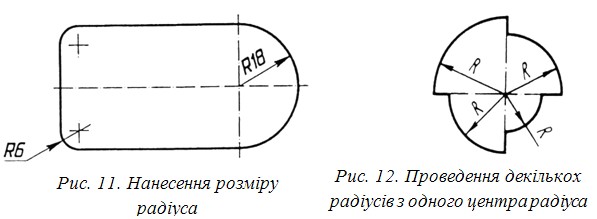

Розміри радіусів. Заокруглені частини предметів, обмежені дугами кіл, меншимі від 180°, позначають радіусами. Для позначення радіуса перед розмірним числоі\ наносять умовний знак у вигляді літери Л. Висота цього знака повинна дорівнюваті висоті розмірного числа. Розмірну лінію проводять з центру дуги і закінчують стрілкою яка впирається у точку дуги кола (розмір R18 на рис. 11). Якщо розмірна лінія радіуса занадто коротка і на ній не можна розмістити умовний знак і розмірне число, то їх наносять на продовженні розмірної лінії з зовнішнього боку дуги (розмір R6 на рис. 11).
При проведенні декількох радіусів з одного центру розмірні лінії двох радіусів не повинні розміщуватися на одній прямій (рис. 12).
Зображення предмета може мати кілька однакових елементів. їх розміри наносять лише раз, але зазначають кількість цих елементів. Наприклад, напис 4 отв. Ø12» означає, що предмет має чотири однакових отвори діаметром 12 мм.
2.3. Нанесення граничних відхилень
Граничні відхилення розмірів на кресленнях деталей можуть бути вказані одним із трьох способів.

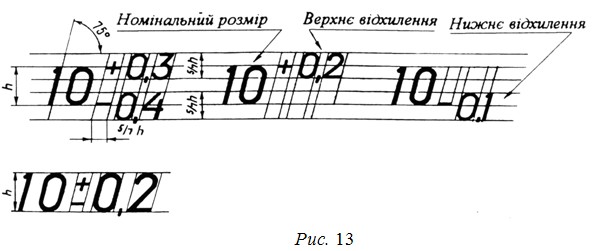

1. Числовим значенням граничних відхилень. У цьому випадку значення верхніх і нижніх відхилень проставляють у міліметрах зі своїми знаками безпосередньо після номінальних розмірів. Якщо обидва відхилення мають різні абсолютні значення, то їх розміщають одне над одним (верхнє над нижнім) і пишуть меншими цифрами, ніж ті, які обрані для номінальних розмірів (рис. 13)
Коли обидва відхилення мають однакові абсолютні значення, але різні знаки, то вказують тільки одне відхилення зі знаком ±. У цьому випадку відхилення пишуть шрифтом, однаковим з розміром шрифта розмірних чисел. Відхилення, що дорівнює нулю, не вказують. Наприклад, запис означає, що верхнє відхилення дорівнює нулю, а нижнє від'ємне.
2. Умовним позначеннями полів допусків. На робочих кресленнях поля допусків зовнішніх поверхонь позначають малими буквамит латинського алфавіту (a, b, c, cd, e …, x, y, z, za, zb, zc) з цифровим позначенням квалітету точності.
Поля допусків внутрішніх поверхонь позначають великими буквами латинського алфавіту (A, B, C, CD, E …, X, Y, Z, ZA, ZB, ZC) з цифровим позначенням квалітету точності.
3. Умовним позначеннями полів допусків разом зі значеннями граничних відхилень. У цьому випадку значення граничних відхилень розміщують праворуч від позначення поля допуску в дужках.
Розміри на кресленні, які не мають позначень граничних відхилень називають вільними, або ррозмірами з невказаними допсуками. найчастіше для всіх вільних розмірів даної деталі допуски однакової точності вказують спільним записом у технічних вимогах на полі креслення.
Контрольні запитання:
- Яку лінію називають суцільною товстою основною? Якої товщини вона повинна бути?
- Для чого призначена штрихпунктирна лінія?
- Якою лінією на розгортці показують лінію згину?
- На підставі чого можна дістати уявлення про розміри предмета, зображеного на кресленні?
- В яких одиницях вказують на кресленнях лінійні, а в яких кутові розміри?
- Якою має бути відстань між контуром зображення і розмірною лінією?
- На що вказує знак Ø, поставлений перед розмірним числом?
- Коли перед розмірним числом може стояти знак R?
- Як наносять розміри кількох однакових елементів зображення?
- Якими способами позначають на кресленнях граничні відхилення розмірів?
