Тема 7. Схеми

Тест

Загальна кількість запитань в даному тесті: 10

1. Який елемент не належить зображеному ліворуч предмету?

2. У яких одиницях наносять розміри на кресленні?

дециметрах
сантиметрах
міліметрах
метрах

3. Що означає відношення лінійних розмірів зображення предмет до дійсних?

масштаб
наочність
розмір предмета
довжину предмета

4. Продовжіть твердження: за кінематичною схемою можна визначити…

кількість деталей складальної одиниці
способи з'єднання
принцип передачі руху
послідовність передавання руху від його джерела до робочого органу

5. Якому наочному зображенню відповідає умовне позначення на кінематичних схемах?

6. Який документ визначає правила виконання й оформлення конструкторських документів у всіх галузях промисловості?

«Креслення для всіх видів машинобудування»
«Державні стандарти ЄСКД»
«Графічні зображення у всіх галузях промисловості»
«Графічна мова для конструкторської документації»

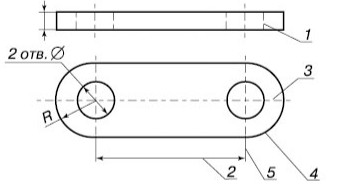

7. Якою цифрою позначено осьову лінію?

2
3
5
4

8. Скільки зображень потрібно для повного уявлення про форму деталі?

залежно від її форми
залежно від форми головного вигляду
така кількість, яка дає повне уявлення про форму деталі
три

9. Який пристрій зображується умовним позначенням на електричних схемах?

котушка індуктивності
трансформатор
джерело живлення
конденсатор постійно ємності
