Тема 2. Практичне застосування геометричних побудов

Тест

Загальна кількість запитань в даному тесті: 16

1. Як називається спряження, зображене на рисунку?

а) спряження дуги кола і прямої;
б) внутрішнє спряження двох дуг кола;
в) зовнішнє спряження двох дуг кола;
г) спряження двох прямих, що перетинаються.

2. У якому масштабі виконано креслення?

а) М 1 : 10;
б) М 2 : 1;
в) М 1 : 1;
г) М 1 : 5.

3. Якими одиницями позначаю конусність на кресленнях?

а) числовими співвідношеннями;
б) радіанами;
в) міліметрами;
г) градусами.

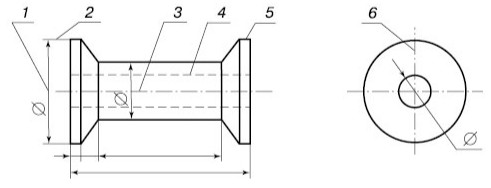

4. Якою цифрою позначено лінію видимого контуру?

1
2
4
5

5. На якому рисунку неправильно показано конусність?

6. На якому рисунку правильно нанесено розмір діаметра кола?

7. Яку геометричну побудову показано на рисунку?

а) поділ кола на шість рівних частин за допомогою циркуля;
б) поділ кола на вісім рівних частин за допомогою циркуля;
в) поділ кола на п'ять рівних частин за допомогою циркуля;
г) поділ кола на три рівні частини за допомогою косинця і циркуля.

8. Що називається конусністю?

а) відношення діаметрів до довжини;
б) відношення різниці діаметрів;
в) відношення діаметрів;
г) відношення різниці діаметрів основ конуса до відстані між ними.

9. Яке числове значення величини Н, якщо L = 40мм, а уклон 1 : 5?

а) 15 мм;
б) 18 мм;
в) 25 мм;
г) 8 мм.

10. Що включає позначення уклону на кресленні?

а) величину уклону;
б) числове співвідношення, або проценти;
в) кут нахилу;
г) заданий кут.

11. Якою лінією на кресленні позначають лінії згину на розгортках?

а) суцільною хвилястою;
б) штрихпунктирною з двома крапками;
в) суцільною тонкою;
г) штриховкою.

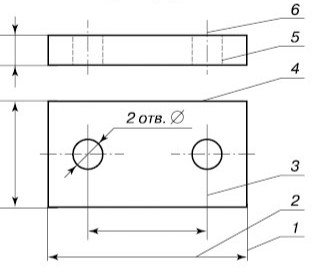

12. Якою цифрою позначено розмірну лінію?

2
5
4
6

13. Яку геометричну побудову показано на рисунку?

а) побудова кутів;
б) поділ прямого кута на рівні частини;
в) поділ дуги;
г) побудова кутів за допомогою циркуля.

14. Чому дорівнює величина уклону, якщо Н = 20 мм, L = 400 мм?

а) 1 : 10;
б) 1 : 12;
в) 1 : 20;
г) 1 : 30.

15. Як називається спряження, зображене на рисунку?

а) спряження паралельних прямих;
б) внутрішнє спряження двох дуг кола;
в) спряжена дуга кола і прямої;
г) зовнішнє спряження двох дуг кола.

16. Яким знаком на кресленні позначають конусність?

Ø
Δ
>
%
