Тема 4. Перерізи і розрізи


Урок 3. Застосування місцевих розрізів та їх позначення на кресленнях


Аксонометричні проекції

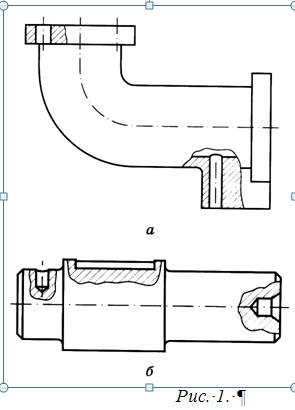

Місцевий розріз - зображення, що пояснює конструктивні особливості предмета лише в окремому, обмеженому місці (рис. 1, а).

Місцевий розріз виділяють тонкою суцільною хвилястою лінією, яка не повинна збігатися з будь-яким зображенням.  Проводять суцільну хвилясту лінію від руки. За допомогою місцевих розрізів на рис. 1, б показані отвір під стопорний гвинт, паз для сегментної шпонки та центровий отвір.

Місцеві розрізи застосовують на кресленнях суцільних деталей, які містять невеликі заглиблення чи отвори. Виконувати повні розрізи для таких деталей недоцільно. Тому достатньо умовно розрізати тільки частину деталі, яка вимагає додаткового виявлення її форми.



Контрольні запитання

1. Коли застосовують місцевий розріз?

2. Для чого застосовують місцевий розріз?

3. Якою лініє виділяють місцевий розріз?
